JP1系列静止式进相机

1、概述

JP1系列静止式进相机是-种用于提高和改善大中型绕线式异步电动机功率因数的新型无功功率补偿设备。它串接与电机转子侧，采用了变频技术导入与转子频率相同的电流，在转子回路产生-一个超前转子电动势90度的附加电动势，从而使电机定子电流大幅减低、电机的温升明显减低、电机效率、过载能力和功率因数显著提高。适用于水泥、冶金、轧钢、造纸、制药、化工、矿山等行业的三相绕线式异步电动机，能显著降低电动机和电力线路上损耗，降低电动机温升，改善电网供电质量，符合*的节能降耗产业政策,具有明显经济效益和社会效益。

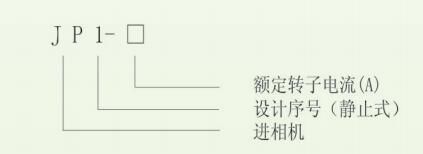

2、型号含义

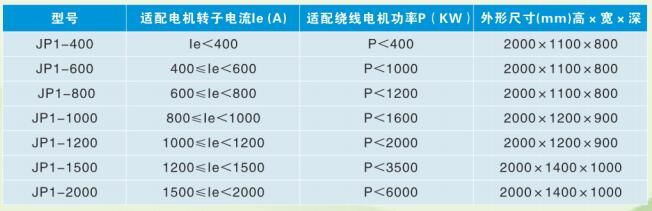

3、主要技术参数

友情提示: 1、参数表中电机功率仅供参考, 需要依据电机型号、电机定子电压、电机极数来选择;2、转子电流接近进相机上限电流值时,应选择大-一个规格的型号.

4、使用条件

1、周围空气温度上限不超过+40C，下限不低于50°C ;大气相对湿度不超过85% ;

2、海拔高度不超过1.5千米,特殊情况需另议;

3、安装地点无显著的摇动与冲击振动;

4、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃) ;

5、柜体顶部上方600mm范围内没有任何遮挡物，若柜体下部电缆沟为封闭式，需将柜体垫高100mm，形成通风通道;

6、控制柜电源:三相四线380V/220V+10%、50Hz、 40A~ 100A.

5、产品特性

1、本产品结构形式为无触点，参数容易调节，不怕灰尘，很容易与电动机达到*佳配合，克服了旋转式进相机的两大缺点;

2、本产品能使电动机功率因数提高到0.95以上，降低定子电流15~ 20%左右，无功功率降低60%以上,有效地减少电动机供电线路的电压损失及电力损耗;

3、本产品采用交-交变频与微机控制技术，真正做到无环流系统使设备本身的能耗降低到*小;

4、本产品全部采用电子元器件,使用寿命长*可靠维护费用极低;

5、具有故障自动保护功能，保障设备长期*运行;

6、本产品采用的接线方式可以*安装与调试或者维护过程中不会影响到生产过程的正常运行;

7、操作简单,安装调试和维修保养均不影响正常生产，半年内可收回成本。

6、订货须知

1、电动机的型号;

2、电动机的额定功率;

3、电动机额定电子电压U1、额定定子电流I1 ;

4、电动机额转电子电压U2、额定定子电流I2 ;

5、电动机实际功率因数COS中1 ;

6、电动机所带负载类型及实际负荷率;

7、定子侧高压柜电流互感器变比。
