TBB系列高压并联电容器装置(手动)

1、概述

TBB系列高压并联电容器装置适用于频率为50Hz,额定电压等级为6kV、10kV. 35kV的输配电系统中， 作为系统无功功率的补偿装置，使系统功率因数达到*佳， 并可以调整网络电压，以减少配电系统和变压器的损耗，降低线路损耗，改善电网的供电质量。

2、标准及规范

GB3983.2-1989 高电压并联电容器

GB50227-2008 并联电容器装置设计规范

JB/7111-1997 高电压并联电容器装置

GB/T11024.1-2001 标称电压1kV以 上交流电力系统用并联电容器

DL/T604-1996  高电压并联电容器装置订货技术条件

GB10229-1988 电抗器

3、正常工作条件

1、装置分户内和户外使用两种情况;

2、环境温度为-25°C +45°C ;相对湿度不超过85% ;

3、安装运行地区海拔不超过1000m ;

4、安装场所应无剧烈的机械震动倾斜度不超过5度;

5、周围介质无有害气体及蒸汽、无导电性或爆炸性尘埃,无易燃易爆危险品。

注:装置的适用条件超过上述要求，应另行设计。

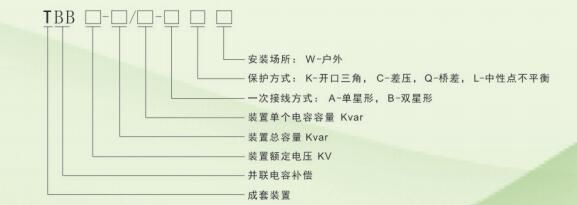

4、型号说明

5、产品特点

装置的实际电容与其额定电容之差不超过额定值的0~ 10%， 装置的任何两线路端子之间的*大值与*小值电容之比不超过1.02。

装置允许在工频1.1倍额定电压下长期运行;并允许在由于过电压和高次谐波造成的有效值1.3倍额定电流的稳态过电流下连续运行。

根据用户系统情况，可配置不同电抗率的电抗器来抑制谐波和合闸涌流，能将电容器组投入运行瞬间产生的涌流限制在电容器组额定电流的20倍以下。

具有*的电容器保护功能，单台电容器短路保护采用高压喷逐式熔断器;并根据主接线型式的不同，电容器组设有开口三角不平衡电压、中性点不平衡电流等继电保护。

采用柜式结构设计，采用框架结构另行设计。装置一般包含以下设备:隔离开关、高压并联电容器、电容器过负荷保护专用熔断器、串联电抗器、放电装置(专用放电线圈或电压互感器)、无间隙氧化锌避雷器、接地开关、带电显示装置等。

6、典型方案及技术参数

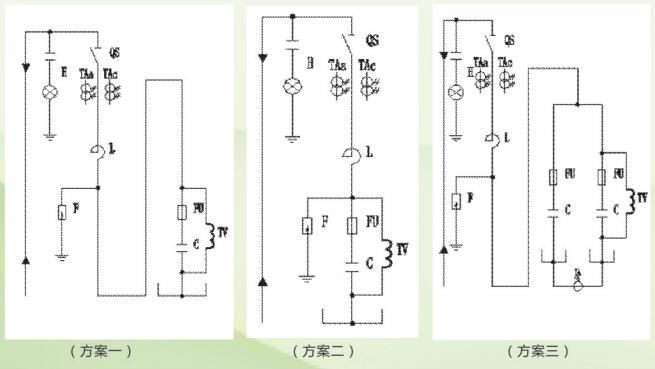

6.1、装置的典型一次方案见下图

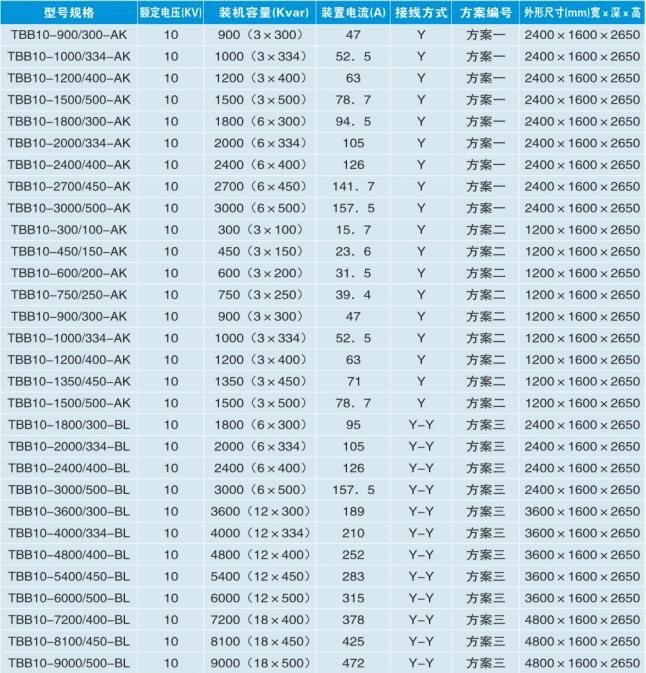

6.2、参数表

7、订货须知

7.1、订货时请提供一-次接线图、平面布置图、设备排列图。

7.2、客户订货时应写明高压并联电容器装置的型号、规格、电压等级、容量及方案类型，进线方式。并注明是否包含以下设备:串联电抗器、氧化锌避雷器、放电线圈、接地刀闸、联接母线、成套柜或支架和围栏等。

7.3、产品颜色。
