MNS型低压成套开关设备
1、概述
MNS型低压成套开关设备是一种模数化、多功能的低压开关设备,广泛应用于交流50~ 60HZ、额定工作电压660V、额定电流5000A及以下的发电厂、变电站、石油化工、治金、厂矿、高层建筑等场所,作为配电系统的电能转换和设备控制之用。
2、标准及规范
GB14048.1-2000 低压开关设备和控制设备总则
GB 7251.1-2013 低压成套开关设备和控制设备 第1部分 总则
GB/T7251.12-2013 低压成套开关设备和控制设备 第2部分 :成套电力开关和控制设备
GB/T24274-2019 低压抽出式成套开关设 备和控制设备
GB14048.6-1998 交流半导体电动机控制器起动器
JBT9661-1999 低压抽出式成套开关设备
GB/T4208-2017 外壳防护等级( IP代码)
GB/T 15576-2020 低压成套无功功率补偿装置
JB/T11067-2011 低压有源电力滤波装置
DLT 379-2010 低压晶闸管投切滤波装置技术规范
DLT 1417-2015 低压无功补偿装置运行规程
GB2682-81 电工成套装置中的指示灯和按扭的颜色
3、正常工作条件
3.1、周围空气温度不高于+40°C、不低于- 5°C并且24h内平均温度不得高于+35°C。
3.2、 大气条件:空气清洁、相对湿度在*高温度为+ 40°C时不超过50% ,在较低温度时允许有较高的相对湿度,例如+ 20°C时为90% 9应考虑到由于温度变化,可能会偶然厂生适度的凝露。
3.3、海拔高度不得超过2000m。
3.4、污染等级3。
3.5、本设备适用于以下温度的运输和储存过程: -25°C至+ 55°C的范围之间,在短时间内(不超过24h)可达+ 70°C,在这些极限温度下设备不应遭到任何不可恢复的损伤,而且在正常条件下应能正常工作。
3.6、如果上述使用条件不能满足时,应由用户和制造商协商解决。

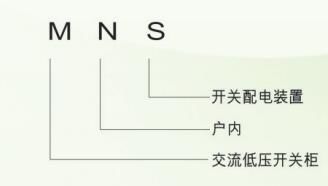

4、型号含义
5、结构特点
5.1、结构紧凑、节省柜体空间;
5.2、柜体能背靠背排列;
5.3、采用标准元件设计;
5.4、全系列标准化;
5.5、同统一柜体可以自由组装不同功能的组件;
5.6、设备运行可靠、操作*;
5.7、抽屉单元从8E/4、8E/2. 8E、 16E、24E 。组成多种不同容量的单元,单台设备*多可达36个回路。

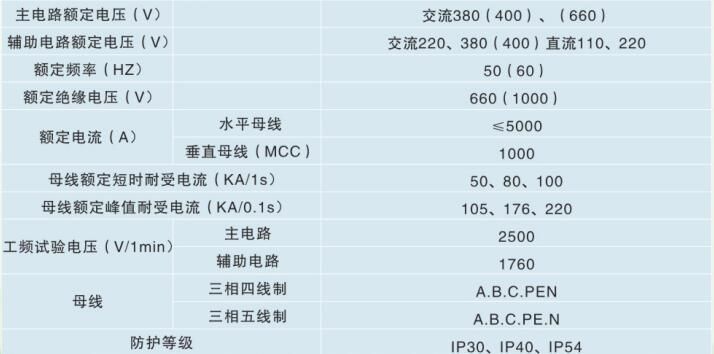

6、技术参数
7、订货须知
7.1、产品的全型包括主电路方案号和辅助电路方案号
7.2、主电路系统组合顺序图
7.3、辅助电路电气原理图
7.4、柜内元器件清单
7.5、电路中电压、电流、时间等整定参数
7.6、柜体的喷涂颜色
7.7、与产品正常使用不符的其它特殊要求
