JDB系列高压并联电容器装置(就地)

1、概述

JDB系列高压并联电容器装置，是一种直接同高压异步电动机并联，与电动机同步投切或延迟投切的无功补偿装置，广泛应用于冶金、矿山、建材石化、轻工、水利、机械等行业，该装置能够提高负载端的功率因数，降低线路损耗，节省能源，稳定电压和改善电网质量。

2、标准及规范

GB3983.2-1989 高电压并联电容器

GB50227-2008 并联电容器装置设计规范

JB/T7111-1997 高电压并联电容器装置

JB/T10557-2006  高压无功就地补偿装置

GB/T11024.1-2001 标称电压1kV以 上交流电力系统用并联电容器

GB10229-88 电抗器

3、正常工作条件

1、环境温度为-40°C~+45*C ;

2、相对湿度不超过95% ;

3、安装运行地区海拔不超过1000m ;

4、安装场所应无剧烈的机械震动、与垂直的倾斜度不超过5度;

5、周围介质无有害气体及蒸汽、无导电性或爆炸性尘埃。

注:装置的适用条件超过上述要求，应另行设计。

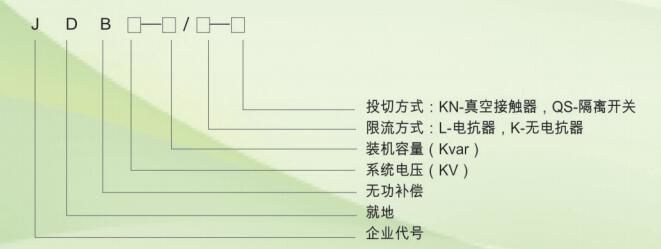

4、型号说明

5、典型方案

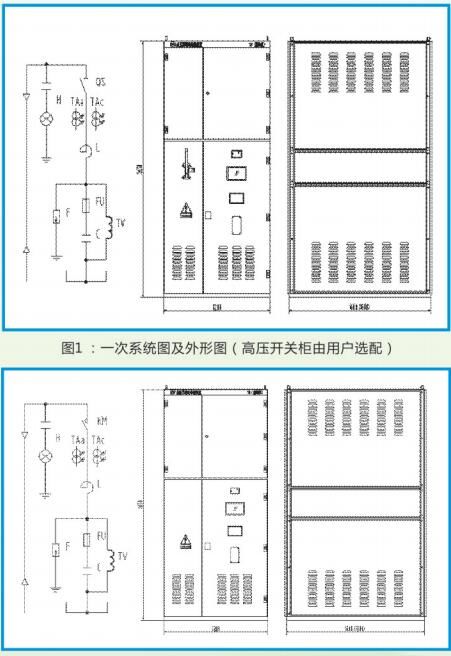

5.1、装置的典型一次系统图及外形图见图1、2.

5.2、装置的外形及安装尺寸须按具体要求设计的为准。

6、订货须知

6.1、请写清楚电容补偿装置的型号、规格、电压等级以及补充代号;

6.2、如有特殊要求(如进线方式、外形尺寸等)，请特别注明。
