JTSCSVG系列低压动态混合型无功补偿装置

1、概述

随着电力电子装置的应用日益广泛，使得电网中的谐波污染日趋严重。在居民配电网中，随着居民生活水乒的提高，变频空调、电梯、电脑等设备大量使用，以及工业用户中具有冲击负荷的电弧炼钢炉、轧钢机等不断投入电网，造成了一系列的负面影响，如电网功率因数下降、波形畸变、电压波动、谐波干扰等，给电网带来额外负担并影响供电质量。JTSCSVG系列低压动态混合型无功补偿装置,利用晶闸管投切开关(或电子复合开关)、滤波电抗器、电容器构成的TSC型SVC回路和静态无功发生器SVG组合而成的动态混合型无功补偿补偿装置，具有响应速度快、补偿精度高，能系统性地解决配电网线路无功传输损耗，抑制电压波动和闪变，消除无功倒送，提升配电网电力供应输送能力， 提高配电设备利用效率，提升配电系统的动态品质和暂态稳定性，减低分布式新能源接入对配电网的影响等方面具有显著效果。动态混合型补偿采用模块化设计，集成度高、运维方便，具有数据终测及“三遥”功能，智能化程度高，运行*、稳定、可靠，适合电气化铁道、轨道交通、工矿企业、石油天然气、汽车、冶金钢铁、水处理、通讯、办公大楼、市政、医院、住宅、供配电系统等较为复杂的配电网建设需要。

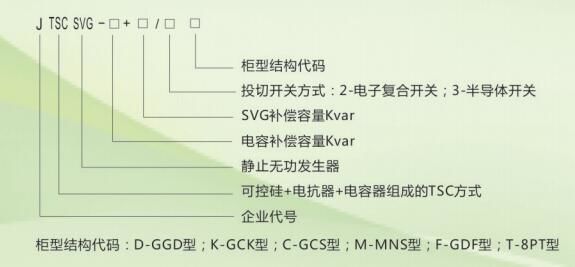

2、型号含义

3、执行标准

GB 7251.1-2013 低压成套开关设备和控制设备第1部分总则

GB/T7251.12-2013 低压成套开关设备和控制设备第2部分: 成套电力开关和控制设备

GB/T15576-2020《低压成套无功功率补偿装置》

T/CPSS 1001-2019《低压混合 式动态无功补偿装置》

T/CPSS 1001-2018《低压配电网有 源不平衡补偿装置》

JB/T10695-2007《低压无功功率动态补偿装置 》

GB/T7251.12-2013《低压成套开关设备》

JB/T 9663-1999《低压无功功率自动补偿控制器》

JB/T 11067-2011《低压有 源电力滤波装置》

NB/T 42057-2015《低压静止无功发生器》

NB/T 41006-2014《低压有源无功综合补偿装置》

GB 12747.1-2004《自愈式低电压并联电容器》

DL/T1216-2013《配电网静止同步补偿装置技术规范》

DLT 379-2010 低压晶闸管投切滤波装置技术规范

GB/T4208-2017外壳防护等级 ( IP代码)

GB2682-81 电工成套装置中的指示灯和按扭的颜色

4、使用条件

4.1、装置为户内安装;

4.2、安装运行地区的海拔高度不超过1000m 8

4.3、使用环境温度为-5°C~ +40C，而且在*内平均温度不超过+35°C ;

4.4、相对湿度不大于85% (在25°C时) ;

4.5、安装场所无有害气体或蒸汽，且无导电性尘埃，无易燃易爆危险品;

4.6、安装场地无剧烈震动和冲击;

4.7、与垂直面的倾斜度不超过5度;

4.8、装置的适用条件超过上述要求，需另行设计。

5、系统结构

JTSCSVG系列低压动态混合型无功补偿装置采用柔性交流输电技术结合传统TSC型SVC无功补偿控制技术和以大功率电压型逆变器为核心，通过调节逆变器输出电压的幅值和相位，或者直接控制交流侧电流的幅值和相位,迅速吸收或发出所需的无功功率，实现快速动态调节无功功率的SVG设计而成，通过*的协调控制技术，经核心控制系统实现统一控制。 动态混合无功补偿装置是一种兼具有瞬时补偿特性和稳态补偿特性的新型电力电子无功补偿装置，动态混合无功补偿装置一次图如图所示。

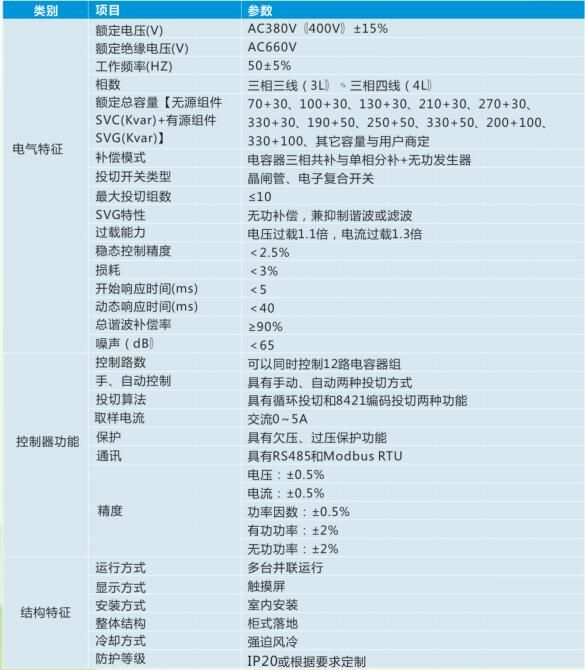

6、技术参数

7、订货须知

7.1、单线系统图。

7.2、投切开关类型:电子复合开关、晶闸管开关。

7.3、TSC补偿方式:三相补偿、单相补偿、三相与单相结合的混合补偿。

7.4、SVG补偿特性:抑制谐波、滤波。

7.5、电容器容量及SVG容量。

7.6、柜体排列图、平面布置图(或并柜图)。

7.7、主母线的型号规格。

7.8、柜体颜色。
