JP低压综合配电箱 所属分类:成套类产品

产品介绍:JP低压综合配电箱1、概述JP低压综合配电箱是一种集电能分配、计量、负荷监控、保护、控制,无功补偿于一体的配电设备,广泛应用于城市、农村配电变压器,额定频率50HZ额定电流630A(容量400KVA)及以下的配电系统中,户外柱上安装。2、执行标准2.1、无爆炸性、腐蚀性……

  • 产品描述

JP低压综合配电箱


1、概述

JP低压综合配电箱是一种集电能分配、计量、负荷监控、保护、控制,无功补偿于一体的配电设备,广泛应用于城市、农村配电变压器,额定频率50HZ额定电流630A(容量400KVA)及以下的配电系统中,户外柱上安装。

2、执行标准
2.1、无爆炸性、腐蚀性气体或尘埃的场所;
2.2、无剧烈振动摇晃的场所;
2.3、环境温度在-5℃~+40℃,相对湿度不超过90%,无凝露结晶
2.4、安装倾斜度≤5°;
2.5、海拔高度s2000m,超过时需要做技术处理
2.6、供电电压波动误差为±10%。

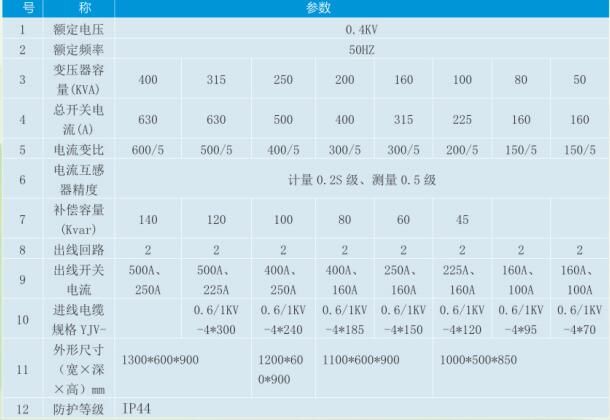

3、技术参数

以上图片由金顿高低压开关柜厂家整理提供

4、执行标准
G87251.1-2013             低压成套开关设备和控制设备..部分:型式试验和部分型式试验成套设备
GB/T10233-2016           低压成套开关设备和电控设备基本试验方法
GB13955-2017              剩余电流动作保护装置安装和运行
GB14048.2-2012           低压开关设备和控制设备断路器
GB/T15576-2015           低压成套无功功率补偿装置
GB4208-2008                外壳防护等级
DT/375-2010                 户外配电箱通用技术条件
DL/T499-2001               农村低压电力技术规程
DL/T614-2007               多功能电度表
DL/T620-2016               交流电气装置的过电压保护和绝缘配合

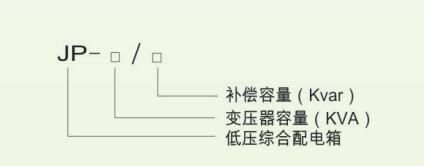

5、型号含义


以上图片由金顿高低压开关柜厂家整理提供

6、箱体结构
箱体采用1.5mm-2.0mm厚的不锈钢板经过剪板,冲孔、折弯、焊接等工序加工而成,户外型,前后面布置,防护等级P44、顶盖具有3°-5°的排水倾角,配电箱体能够防雨、防尘、防盗、防漏电、防富击、防电磁干扰,具有足够的机械强度,在运输、安装、使用过程中不会发生变形

7、功能划分
综合配电箱按照功能可以划分为:计量单元、测量单元、控制保护单元、无功功率补偿单元
