YB系列高低压预装箱式变电站

1、概述

高压/低压预装式变电站是将配电网末端变电站预先在工厂内制造装配,包括变压器、高压间隔和控制设备、低压间隔及控制设备、内部接线、计量、补偿、避雷器等辅助设备配置在一个公用外壳或一组外壳内的一种成套变电站,是城乡变电站改造的新装备广泛应用与10Kv/04KV的城网建设、城市路灯照明、绿化区、高层建筑、商业中心、居民小区、工厂和铁路等供电。

2、执行标准
GB17467-2010高压/低压预装式变电站
DLT537-2002高压低压箱式变电站选用导则

3、正常使用条件
1、周围空气温度不高于+40℃、不低于5℃并且24h内平均温度不得高于+35℃
2、气条件:空气清洁、相对湿度在.高温度为+40C时不超过50%,在较低温度时允许有较高的相对湿度
3、高度不得超过2000m
4、剧烈振动及冲击且垂直倾斜度不超过5的场合
5、有导电尘埃、腐蚀性气体、没有火灾及爆炸危险的场合

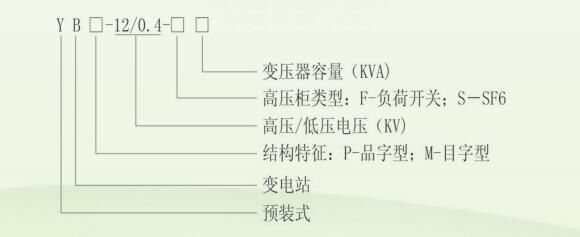

4、型号说明

以上由湖北金顿高低压开关柜整理提供

5、结构
1、本系列产品采用框架结构,用型钢焊接并经表面处理而成,外壳采用防锈铝合金板、,彩色夹芯板或
2、用全封闭设计、全绝绿结构、*的机械电气连锁满足防防”要求,*人身*
3、进出线方式:高压电缆进低压电缆出、高压电喷进低压架空出、高压架空进低压电缆出高压架空进·低压架空出
4、高压侧一次供电系统可布置成环网供电,终端供电,双电源供电等多种方式,还可装设高压计量元件,满足高压计量要求
5、低压室采用固定式或抽出式结构组成用户所需的供电方案,可组合成配电、照明计量,无功补偿等多种功能,满足用户不同需求，方面供电管理

6、高低压式可根据环境的不同,选择安装*装置,防止凝露与腐蚀发生;
7、据场地的要求和检修方便,可对高、低压室和变压器室进行目字形布置或品字型布置

以上由湖北金顿高低压开关柜整理提供

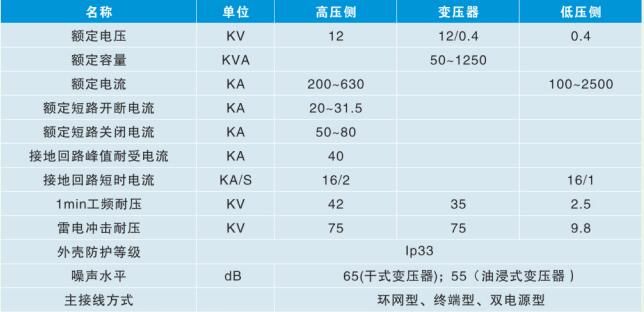

6、主要技术参数

以上由湖北金顿高低压开关柜整理提供

7、订货须知
1、型号、规格、数量、颜色;
2、变压器的类型和容量;
3、高低压设备的一次方案图及主要元器件的参数
4、进出线方式、安装场地尺寸方向数据
